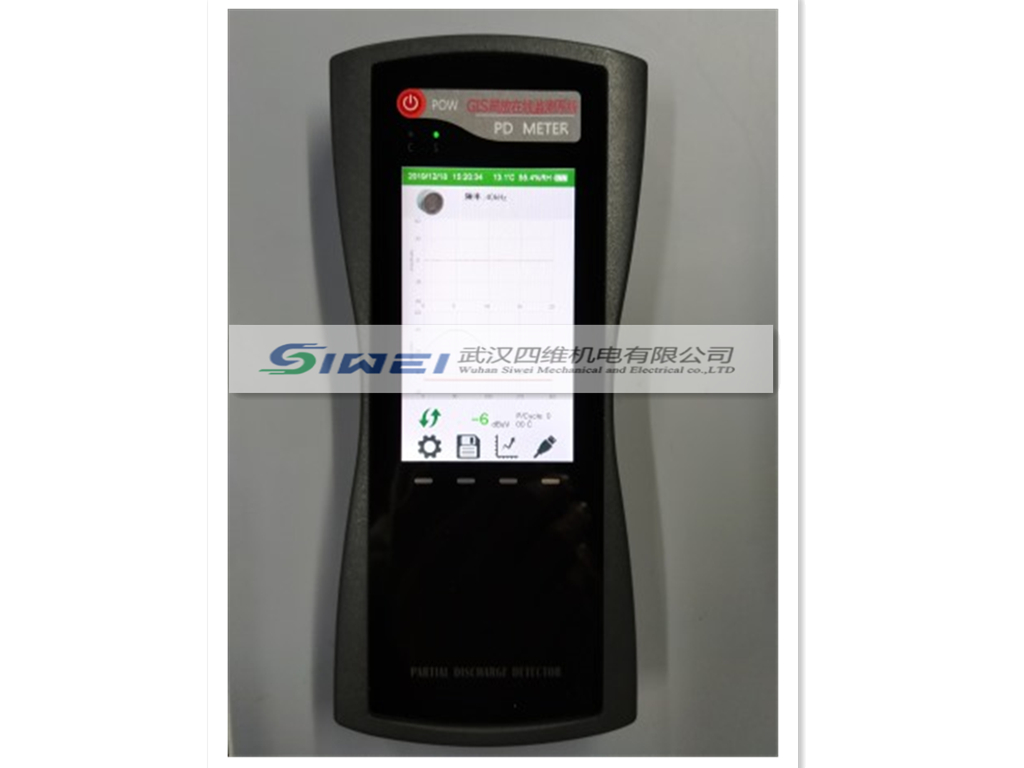

SWJF-5局放測試儀
簡介：本產品可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測
本產品可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測
? 配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測；
? 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；
? 人性化的人機界面方便不同設備的數據管理；
? 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；
? 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；
? 測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理；
TEV 測量 | AE 測量 | |||
測量范圍 | 0-60 dBmV | 測量范圍 | -6dBμV 至 68dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最大脈沖 | 1400 | 頻率范圍 | 20~200 kHz | |
測量頻帶 | 3~100MHz |
|
| |
AA 測量 | UHF測量 | |||
測量范圍 | -6dBμV~68dBμV | 檢測頻段 | 300-2000MHz | |
分辨率 | 1dB | 測量范圍 | 0-60 dBmV | |
精度 | ±1dB | 靈敏度 | ＜1dBm | |
傳感器中心頻率 | 40 kHz | 傳感器頻段 | 300-2000MHz | |
HFCT 測量 | ||||
傳感器傳輸阻抗 | 5mV/mA | |||
檢測頻率 | 1～30MHz | |||
靈敏度 | ≤50pC | |||
硬件 | ||||
外殼 | ABS | |||
顯示 | 4.0 寸RGB液晶屏 分辨率800*480 | |||
采樣精度 | 12bit | |||
同步方式 | 內同步、外同步 | |||
連接器 | USB 接口(兼充電器輸入) 3.5mm 立體聲耳機插孔 外部傳感器輸入接口 | 無線 wifi
| ||
耳機 | 最小 8 歐姆 | |||
SD 卡 | 標配 16G ~ 64G | |||
內置電池 | 3.7V/5000mAh 鋰電池 | |||
工作時間 | 約 6 小時 | |||
充電器 | AC 90-264V 或 DC 5V | |||
使用溫度 | -20 ~ 50℃ | |||
濕度 | 20-85% 相對濕度 | |||
體積、重量 | 210*100*35(mm) 0.4KG(主機) | |||
